Mehrschichtiges PWB
Created with Pixso. Custom RIGID Multilayer PCB Board für Solar Inverter PCB Produktion und Montage

Custom RIGID Multilayer PCB Board für Solar Inverter PCB Produktion und Montage

Markenbezeichnung: TECircuit
Modellnummer: TEC0047
MOQ: 1 Stück
Preis: USD 1.99 ~ USD9.99/pcs
Lieferzeit: 5 bis 15 wöchige Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Einzelheiten
Herkunftsort:
China
Zertifizierung:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marke:
Shenzhen Tecircuit Electronics Co., Ltd. ist ein Unternehmen der chinesischen Industrie.
Art der Ware:
PCB,Hochfrequenzplatte,Rigid PCB,Rigid Board,Flexible Board,Rigid-Flex PCB,IC-Substrat,Metallkern
Artikel Nr.:
R0024
Dienstleistungen:
PCBA-Dienstleistung
Verpackung Informationen:
Vakuumverpackung + Karton
Versorgungsmaterial-Fähigkeit:
50000 PC/Monat
Hervorheben:

Mehrschicht-PCB-Board nach Maßgabe

,

Solar-Inverter-Mehrschicht-PCB-Board

,

Mehrschicht-PCB-Produktion und Montage

Beschreibung des Produkts

Beschreibung des Produkts



Anzahl der Schichten:4L
Material: FR-4 TG150

Cooper Thinkness: 2 Unzen
Abmessungen: 39*350 mm
Oberflächenbehandlung:HASL LF
Anwendungsbereich: Inverter



Produktbilder

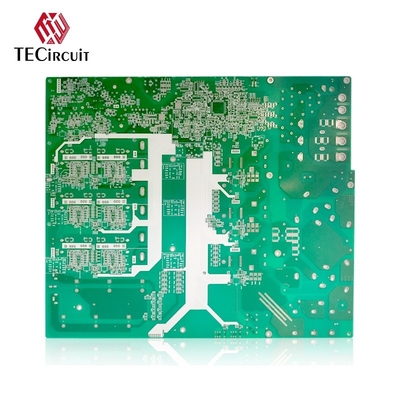

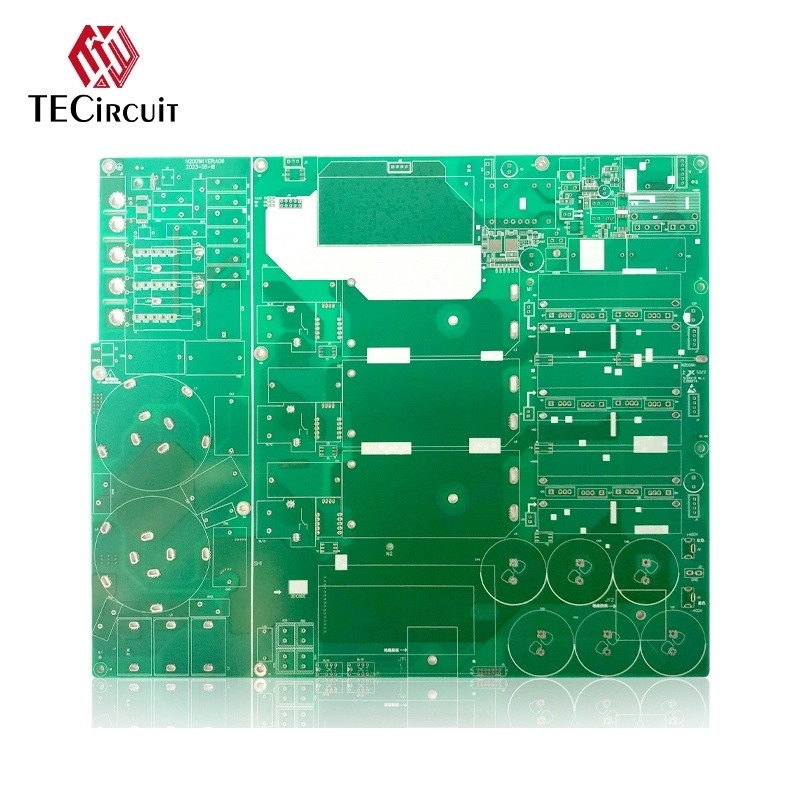

Custom RIGID Multilayer PCB Board für Solar Inverter PCB Produktion und Montage 0Custom RIGID Multilayer PCB Board für Solar Inverter PCB Produktion und Montage 1
