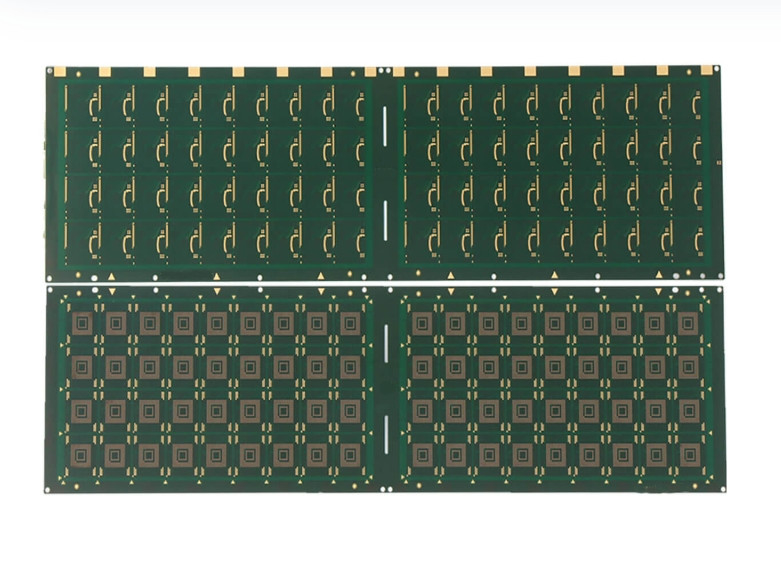

IC-Substrat Mehrschicht starres PCB für Mobiltelefone EMMC-Paketsubstrat

Name: IC-Substrat Mehrschicht starres PCB für Mobiltelefone EMMC-Paketsubstrat
Brand: Shenzhen Tecircuit Electronics Limited
SKU: TEC0211
Price: 5.99 USD
Availability: InStock

Markenbezeichnung:	TECircuit
Modellnummer:	TEC0211
MOQ:	1 Stück
Preis:	USD 1.99 ~ USD9.99/pcs
Lieferzeit:	5 bis 15 wöchige Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marke:

Shenzhen Tecircuit Electronics Co., Ltd. ist ein Unternehmen der chinesischen Industrie.

Art der Ware:

PCB,Hochfrequenzplatte,Rigid PCB,Rigid Board,Flexible Board,Rigid-Flex PCB,IC-Substrat,Metallkern

Artikel Nr.:

R0079

Dienstleistungen:

PCBA-Dienstleistung

Verpackung Informationen:

Vakuumverpackung + Karton

Versorgungsmaterial-Fähigkeit:

50000 PC/Monat

Hervorheben:

Mobiltelefonschicht starres PCB

IC-Substrat-PCB für Mobiltelefone

Beschreibung des Produkts

Produktbilder

Über TECircuit

Gefunden:TECircuit ist seit2004.

Standort:Ein Anbieter von Elektronikproduktionsdienstleistungen (EMS) mit Sitz in Shenzhen, China.

Artikel:EMS-PCBs, die angepasst werden können,Angeboteeine vollständige Palette vonEinmaligDienstleistungen für Geschäfte.

Dienstleistung: Druckkreisplatte (PCB) und Druckkreisplattenmontage (((PCBA), Flexible LeiterplatteFPC), Komponenten Beschaffung,Box-Building, Testen.

Qualitätssicherung: Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:13485, ITAF 16949 und konform mit ROHS und REACH.

Fabrikbilder:
Firmenbetrieb: 50.000 m2; Mitarbeiter: 930+; Monatliche Produktionskapazität: 100.000 m2

Produktanwendungen

Anwendungsverarbeiter:
- Verwendet in den Hauptverarbeitungseinheiten von Smartphones, die Hochleistungsrechner und Multitasking-Fähigkeiten ermöglichen.
Basisbandprozessoren:
- Integriert in Komponenten, die für die Steuerung der drahtlosen Kommunikation, einschließlich Mobilfunkverbindung und Datenübertragung, verantwortlich sind.
Leistungsmanagement-ICs:
- In Energiemanagementlösungen eingesetzt, um die Batterieverwendung und die Ladeeffizienz zu optimieren.
HF-Module:
- Wird in Funkfrequenzkomponenten für Wi-Fi-, Bluetooth- und GPS-Funktionalitäten verwendet und verbessert die Konnektivitätsmerkmale.
Kamera-Module:
- Integriert in Substrate, die die Bildverarbeitung und die Sensor-Schnittstelle für eine hochwertige Fotografie unterstützen.
Speichermodule:
- Verwendet in Substraten für RAM und Flash-Speicher, die schnelle Datenspeicherung und -abruf erleichtern.
Anzeigen von Treibern:
- In Schaltkreisen eingesetzt, die Displays verwalten und eine hohe Auflösung und Reaktionsfähigkeit für Touchscreen gewährleisten.
Audio-Verarbeitungschips:
- Integriert in Audio-ICs, die die Klangqualität verbessern und fortschrittliche Audio-Funktionen unterstützen.
Sensoren:
- Verwendet in Substraten für verschiedene Sensoren, einschließlich Fingerabdruckscanner, Beschleunigungsmessgeräte und Gyroskopen.
Verbindungslösungen:
- Verwendung in Substraten für NFC (Near Field Communication) und andere Konnektivitätstechnologien.

Produktmerkmale

Hohe Dichte:
- Konzipiert, um eine große Anzahl von Verbindungen in einem kompakten Raum aufzunehmen, was für moderne Smartphones unerlässlich ist.
Wärmebewirtschaftung:
- Funktioniert durch wirksame Wärmeableitungsmechanismen zur Aufrechterhaltung optimaler Betriebstemperaturen für Hochleistungsbauteile.
Niedriges Profil:
- Kompaktes Design ermöglicht die Integration in schlanke mobile Geräte, ohne die Funktionalität zu beeinträchtigen.
Signalintegrität:
- Entwickelt, um Signalverluste und -störungen zu minimieren, um eine zuverlässige Leistung für die Hochgeschwindigkeitsdatenübertragung zu gewährleisten.
Kostenwirksamkeit:
- Geeignet für die Produktion in großen Stückzahlen, die Leistung mit den Herstellungskosten in Einklang bringt.
Haltbarkeit:
- Gebaut, um mechanischen Belastungen und Umgebungsbedingungen standzuhalten, um die Zuverlässigkeit im Alltag zu gewährleisten.
Vereinbarkeit:
- Sie kann mit verschiedenen Halbleitermaterialien und -technologien verwendet werden, wodurch die Designflexibilität erhöht wird.
Anpassbarkeit:
- Maßgeschneidert, um spezifische Anforderungen an die Konstruktion und die Anwendungsbedürfnisse zu erfüllen und innovative Merkmale zu unterstützen.
Einhaltung der Normen:
- Hergestellt, um die Industriestandards für Leistung, Sicherheit und Umweltvorschriften zu erfüllen.
Einfache Montage:
- Konzipiert für die Kompatibilität mit automatisierten Montageprozessen, um die Produktionseffizienz zu verbessern.

Häufig gestellte Fragen

Frage 1: Was ist für ein Angebot erforderlich?
Antwort:
PCB: QTY, Gerber-Datei und technische Anforderungen ((Material/Oberflächenbearbeitung/Kupferdicke/Plattendicke,...)
PCBA: PCB-Informationen, BOM, ((Prüfdokumente...)

F2: Welche Dateiformate akzeptieren Sie für die Produktion?
Antwort:
PCB Gerber-Datei
BOM-Liste für PCB
Prüfmethode für PCBA

F3: Sind meine Akten sicher?
Antwort:
Ihre Dateien werden vollkommen sicher und geschützt aufbewahrt. Wir schützen die IP für unsere Kunden während des gesamten Prozesses. Alle Dokumente von Kunden werden nie mit Dritten geteilt.

F4: Wie erfolgt der Versand?
Antwort:
Wir können FedEx / DHL / TNT / UPS für den Versand anbieten. Auch die vom Kunden bereitgestellte Versandmethode ist akzeptabel.

F5: Wie wird bezahlt?
Antwort:
Eine telegraphische Überweisung im Voraus (Vorzahlung TT, T/T), PayPal sind akzeptabel.

- Ich weiß.Beschreibung des Produkts- Ich weiß.

Spezifikation:
PCB-Schichten:	1-42 Schichten
PCB-Materialien:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminiumbasis, frei von Halogenen
PCB max. Plattengröße:	620 mm*1100 mm
PCB-Zertifikat:	RoHS-richtlinie-konform
PCB-Dicke:	1.6 ± 0,1 mm
Außenschicht Kupferdicke:	0.5-5 Unzen
Innenschicht Kupferdicke:	0.5-4 Unzen
PCB max. Plattendicke:	6.0 mm
Mindestgröße des Lochs:	0.20 mm
Mindestliniebreite/Raum:	3/3 Mil
Min. S/M Pitch:	0.1mm(4mil)
Plattendicke und Öffnungsgrad:	30:1
Minimal-Loch-Kupfer	20 μm
- Ich bin nicht derjenige.	Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen.
Die Toleranz:	± 0,05 mm (2 Mil)
Abweichung der Lochposition:	± 0,05 mm (2 Mil)
Schema Toleranz:	± 0,05 mm (2 Mil)
PCB-Lötmaske:	Schwarz, weiß, gelb
Oberfläche der PCB-Fertigung:	HASL Bleifrei, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Schälbar, Immersion Silber
Die Legende:	Weiß
E-Test:	100% AOI, Röntgen, Flugsonde-Test.
Umriss:	Weg und Punktzahl/V-Schnitt
Prüfstand:	IPC-A-610CCKlasse II
Zertifikate:	UL (E503048),ISO9001/ISO14001/IATF16949
Ausgehende Berichte:	Abschlussprüfung, E-Test, Schweißfähigkeitstest, Mikrosektion und mehr
