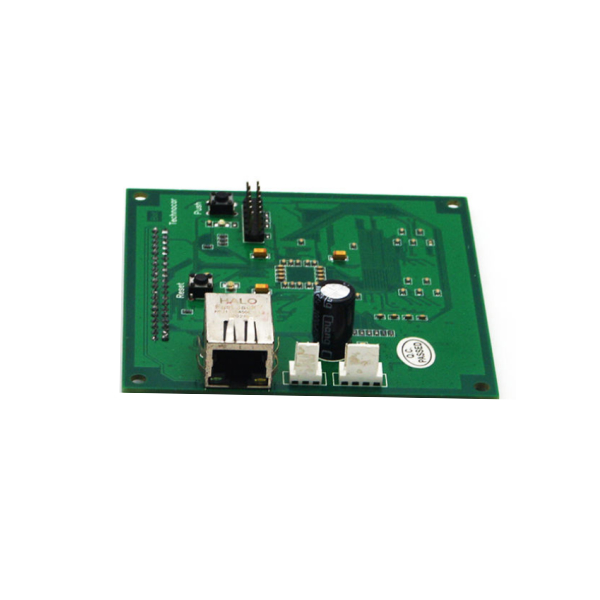

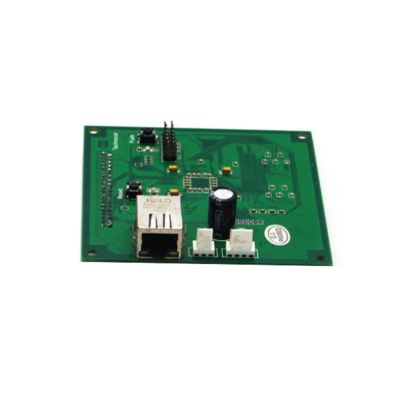

PCBA-Bilder

ÜberTECircuit

Gefunden:TECircuit ist seit2004.

Standort:Ein Anbieter von Elektronikproduktionsdienstleistungen (EMS) mit Sitz in Shenzhen, China.

Artikel:EMS-PCBs, die angepasst werden können,Angeboteeine vollständige Palette vonEinmaligDienstleistungen für Geschäfte.

Dienstleistung: Druckkreisplatte (PCB) und Druckkreisplattenmontage (((PCBA), Flexible LeiterplatteFPC), Komponenten Beschaffung,Box-Building, Testen.

Qualitätssicherung: Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:13485, ITAF 16949 und konform mit ROHS und REACH.

Fabrikbilder:
Firmenbetrieb: 50.000 m2; Mitarbeiter: 930+; Monatliche Produktionskapazität: 100.000 m2

PCBA-Anwendungen

• PÜberprüfung Landwirtschaft und Bewässerung: Die PCBA ermöglicht die Echtzeitüberwachung des Bodenfeuchtigkeitsniveaus, so dass die Landwirte ihre Bewässerungssysteme optimieren können.Wasserersparnis und Verbesserung der Ernteerträge .

• Landschafts- und Golfplatzmanagement: Der Bodenmonitor PCBA, der in Bewässerungssysteme für Rasenflächen, Parks und Golfplätze integriert ist, kann unnötige Bewässerungszyklen verhindern, wenn der Boden bereits feucht ist, z. B. nach Regenfällen.Dies erhöht die Bewässerungseffizienz und verhindert die Auslaugung von Düngemitteln und Chemikalien..

• Umwelt- und Agrarforschung: Forscher nutzen diese PCBA-basierten Sensoren in Bereichen wie Umweltwissenschaften und Agronomie für Studien zum Transport von gelösten Stoffen, Bodenatmung und den Auswirkungen des Klimawandels,Sie werden auf die genauen Daten angewiesen, die sie liefern..

• Treibhausautomation und -management: In kontrollierten Gewächshausumgebungen ist das PCBA Teil eines intelligenten Überwachungssystems, das die Bodenfeuchtigkeit und andere Umweltparameter erfasst.Optimierung der Wachstumsbedingungen der Pflanzen .

• Smart Home Gartenarbeit: Für Hausgärtner bieten Bodenmonitore mit einfachen PCBA-Konstruktionen eine einfache Möglichkeit, zu überprüfen, ob Pflanzen ausreichend Feuchtigkeit haben.Diese Geräte können eigenständig oder in größere Smart Home-Ökosysteme für automatisierte Pflanzenpflege integriert werden

PCBA-Eigenschaften

1. Dielektrische Sensorik (kapazitiv/FDR): Die meisten modernen Bodenmonitor-PCBs verwenden Kapazitäts- oder Frequenz-Domain-Reflectometry (FDR) -Sensoren.Da Wasser eine viel höhere Permittivität hat als Luft oder BodenfesteDiese Methode ist korrosionsbeständiger und liefert im Vergleich zur Widerstandsmessung häufig genauere Messungen.

2. Präzisionssignalkonditionierung und ADC: Die PCBA umfasst typischerweise eine präzise analoge Front-End, wie einen 24-Bit-Sigma-Delta-Analog-to-Digital Converter (ADC).Analogsignale von den Sensorsonden in saubere, hochauflösende digitale Werte, die ein Mikrocontroller verarbeiten kann.

3. Module für drahtlose Verbindung (Wi-Fi/Bluetooth): Für IoT-Bodensensoren integriert das PCBA drahtlose Module wie das ESP8266. Damit kann der Sensor Daten drahtlos an ein zentrales Gateway, eine Cloud-Plattform oder eine Smartphone-App übertragen,Fernüberwachung und Fernsteuerung .

4. Niedrigleistungskonstruktion und Strommanagement: Um eine langfristige Einsatzmöglichkeit in den Feldern zu unterstützen, ist das PCBA für einen geringen Stromverbrauch konzipiert.Unterstützung der Batterieleistung, und Firmware, die tiefe Schlafmodi implementiert, um die Akkulaufzeit deutlich zu verlängern.

5. Mikrocontroller-Einheit (MCU) zur Datenverarbeitung: Ein Mikrocontroller (wie ein Arduino, ESP8266 oder andere) ist das Gehirn des PCBA. Es liest die Sensordaten, verarbeitet sie, führt die Kommunikationsprotokolle aus und kann lokale Entscheidungen treffen (z. B.Auslösung eines Bewässerungsventils) .

6. Bodenspezifische Kalibrierung und Kompensation: Die Hardware und Firmware sind so konzipiert, dass sie zur Gewährleistung der Genauigkeit auf verschiedene Bödenarten (z. B. Ton, Sand) kalibriert werden können.Einige fortgeschrittene PCBA-Entwürfe können auch Komponenten oder Algorithmen enthalten, um die Auswirkungen von Bodentemperatur und Salzgehalt auf die Messwerte auszugleichen..

7. Robuste und korrosionsbeständige Sondenkonstruktion: Der Sensorteil der Leiterplatte, der häufig aus freiliegenden Kupferspuren oder Metallstäben besteht, ist so konzipiert, dass er langlebig und korrosionsbeständig ist, was für widerstandsfähige Sensoren ein häufiger Ausfallpunkt ist.

Häufig gestellte Fragen

- Ich weiß.Beschreibung von PCB und PCBA- Ich weiß.

OEM-Dienstleistung für die PCB-Montage

Einkauf von Elektronikkomponenten

Herstellung von nackten PCBs

Kabel, Drahtgurtmontage, Blechmetall, Montage von elektrischen Schränken

PCB-Montage-Service: SMT, BGA, DIP

PCBA-Prüfung: AOI, Schaltkreisprüfung (ICT), Funktionstest (FCT)

Dienstleistung der Konformbeschichtung

Prototypenbau und Massenproduktion

- Ich weiß.- Ich weiß.

PCBA ODM-Dienstleistung

PCB-Layout, PCBA-Design nach Ihrer Idee

PCBA-Kopie/Klon

Design digitaler Schaltungen / Design analoger Schaltungen / RF-Design / Embedded Software Design

Firmware und Mikrokode Programmierung Windows-Anwendung (GUI) Programmierung/Windows-Gerätetreiber (WDM) Programmierung

Einbettung von Benutzeroberflächen / Systemhardware
