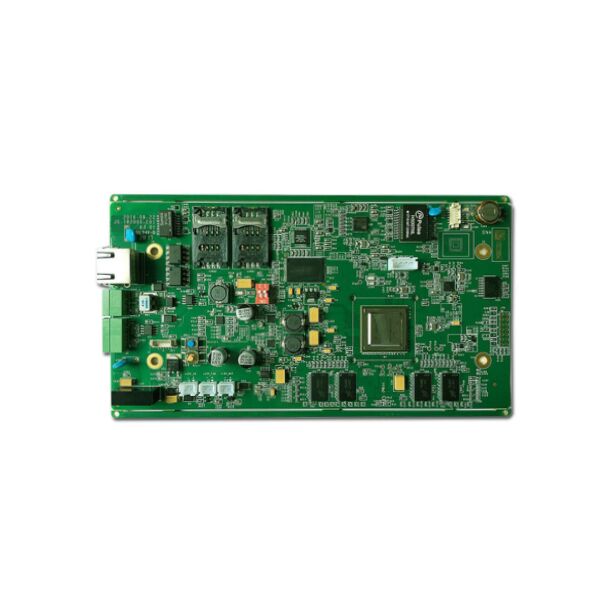

PCBA-Verbraucher-HDMI-Abspielkarte SMT-Druckschaltplattenmontage

PCBA  Bilder

Über TECircuit

Gefunden: TECircuit ist seit 2004 tätig.

Standort: Ein Anbieter von Elektronikfertigungsdienstleistungen (EMS) mit Sitz in Shenzhen, China.

Artikel: Anpassbare EMS-Leiterplatten, bietet eine vollständige Palette von One-Stop-Shop-Dienstleistungen.Service:

Leiterplatte ( PCB) und Leiterplattenbestückung(PCBA), Flexible Leiterplatte(FPC), Komponentenbeschaffung, Box-Building, Tests.Qualitätssicherung:

UL, ISO 9001, ISO 14001, ISO 13485, ITAF 16949 und entspricht ROHS und REACH.Fabrikbilder:

Werk des Unternehmens: 50.000 qm; Mitarbeiter: 930+; Monatliche Produktionskapazität: 100.000 m2
PCBA  Anwendungen

Echtzeit-Inhaltserstellung und Live-Streaming:

• Die PCBA erfasst und codiert hochauflösendes Video und Audio von Kameras, Spielekonsolen oder Computern in Echtzeit, sodass Ersteller live auf Plattformen wie Twitch, YouTube senden oder professionelle Webinare ohne nennenswerte Verzögerung durchführen können.Professioneller Broadcast- und Produktions-Workflow:

• Wird in Studio-Umgebungen verwendet, um Video-Feeds von mehreren Quellen (Kameras, Bildschirmausgänge) in Produktionssoftware für Umschaltung, Aufnahme und Bearbeitung einzuspeisen und bildet so ein wichtiges Bindeglied in professionellen Videoproduktions-Pipelines.Gameplay-Aufzeichnung und E-Sport-Content-Produktion:

• Erfasst rohes, originalgetreues Gameplay-Material direkt von Gaming-PCs oder Konsolen, sodass Spieler und E-Sport-Sender Sitzungen für Highlights, Tutorials oder Postproduktion aufzeichnen können, ohne die Spieleleistung zu beeinträchtigen.Unternehmenskommunikation und Remote-Zusammenarbeit:

• Erleichtert die gemeinsame Nutzung von hochwertigen Bildschirminhalten, Präsentationen oder Video-Feeds während Videokonferenzen und stellt sicher, dass visuelle Materialien in hybriden oder Remote-Meeting-Umgebungen klar und professionell übertragen werden.Erstellung von Bildungs- und Schulungsinhalten:

• Ermöglicht es Pädagogen und Ausbildern, Vorlesungen, Software-Tutorials oder Lehrdemonstrationen einfach direkt von ihrem Computer oder ihrer Dokumentenkamera aufzuzeichnen und so hochwertige Bildungsvideo-Assets zu erstellen.Integration von Sicherheits- und Überwachungssystemen:

• Kann eingesetzt werden, um Video-Feeds von älteren oder modernen HDMI-fähigen Überwachungskameras zu erfassen und zu digitalisieren, was die Integration in Netzwerk-Videorekorder (NVRs) oder zentrale Überwachungssysteme erleichtert.Gerätetests und Hardware-Diagnose:

• Bietet Ingenieuren und Technikern die Möglichkeit, die Videoausgabe von Testgeräten (z. B. Set-Top-Boxen, Mediaplayern, Grafikkarten) zur Qualitätssicherung, Fehlerbehebung und Konformitätsprüfung zu erfassen und zu analysieren.PCBA-Funktionen

HDMI-Empfänger und Signalaufbereitungsschaltung:

1. Die PCBA enthält einen dedizierten HDMI-Empfänger-Chip, der unkomprimierte Video- und Audiodaten von der Quelle extrahiert. Sie enthält Signalaufbereitungsschaltungen, um mit unterschiedlichen Kabellängen umzugehen und die Signalintegrität für eine stabile Erfassung aufrechtzuerhalten.Video-Encoder/Komprimierungsprozessor:

2. Im Kern verfügt die Platine über einen leistungsstarken Videoverarbeitungschip (oft ein ASIC oder FPGA), der eine Echtzeit-Hardware-Codierung (z. B. H.264, H.265, AV1) des Rohvideostroms durchführt und so die Dateigröße für eine effiziente Aufnahme oder Streaming drastisch reduziert.Audio-Extraktor und Einbettungsprozessor:

3. Enthält Schaltungen zum Extrahieren von eingebettetem Audio aus dem HDMI-Signal, zur Verarbeitung (z. B. Durchschleifen, Mischen) und zum anschließenden Wiedereinbetten in den Ausgabestrom oder zur separaten Weiterleitung über Schnittstellen wie eine 3,5-mm-Audiobuchse oder einen USB-Audiokanal.High-Speed-USB- oder PCIe-Bridge-Controller:

4. Die PCBA integriert einen primären Bridge-Controller (z. B. USB 3.2, USB-C oder PCIe), der die Datenübertragung des codierten Video-/Audiostroms mit hoher Bandbreite an den Host-Computer verwaltet, wobei der Schnittstellentyp die maximal erreichbare Auflösung und Bildrate definiert.Onboard-Speicher und Framebuffer:

5. Verwendet Hochgeschwindigkeits-RAM (z. B. DDR3/DDR4) als Framebuffer. Dieser Speicher speichert vorübergehend Videobilder während des Codierungs- und Datenübertragungsprozesses, wodurch Frameverluste verhindert und eine reibungslose Erfassung gewährleistet wird, insbesondere bei Szenen mit variabler Bitrate.Präzisions-Takt- und Zeitmanagement:

6. Verwendet einen stabilen Takterzeuger und einen Zeitsteuerungscontroller, um das eingehende HDMI-Signal mit dem internen Verarbeitungs- und Codierungstakt zu synchronisieren, was entscheidend ist, um Audio-Video-Synchronisationsprobleme (Lip-Sync-Fehler) zu eliminieren.Multi-Format-Videoverarbeitungs-Scaler:

7. Viele fortschrittliche PCBAs enthalten einen Hardware-Scaler, der die eingehende Videoauflösung (z. B. 4K auf 1080p herunterskalieren) in Echtzeit vor der Codierung ändern kann, was Flexibilität für die Ausgabebedingungen bietet und Bandbreite spart.Erweiterter Eingangsschutz und Kompatibilitätsschaltungen:

8. Verfügt über Schutzdioden, ESD-Schutz-Chips (Electrostatic Discharge) und Pegelverschiebungsschaltungen, um empfindliche Komponenten vor Spannungsspitzen zu schützen und die Kompatibilität mit einer Vielzahl von HDMI-Quellgeräten zu gewährleisten.FAQ

Frage 1: Was wird für ein Angebot benötigt?

.detail_module_1 { max-width: 1160px; padding-top: 25px; padding-bottom: 50px; margin: 0 auto; } .detail_module_1 .h3_title { font-size: 40px; line-height: 40px;} .detail_module_1 .con_p { font-size: 14px; line-height: 30px; margin-top: 80px; } .detail_module_1 .img_park { margin-top: 55px; display: block; font-size: 0; } @media screen and (max-width: 768px){ .detail_module_1 { padding-top: 10px; padding-bottom: 25px; } .detail_module_1 .h3_title { font-size: 20px; line-height: 27px; } .detail_module_1 .con_p { line-height: 21px; margin-top: 15px; } .detail_module_1 .img_park { margin-top: 24px; } } ​.detail_module_1 { max-width: 1160px; padding-top: 25px; padding-bottom: 50px; margin: 0 auto; } .detail_module_1 .h3_title { font-size: 40px; line-height: 40px;} .detail_module_1 .con_p { font-size: 14px; line-height: 30px; margin-top: 80px; } .detail_module_1 .img_park { margin-top: 55px; display: block; font-size: 0; } @media screen and (max-width: 768px){ .detail_module_1 { padding-top: 10px; padding-bottom: 25px; } .detail_module_1 .h3_title { font-size: 20px; line-height: 27px; } .detail_module_1 .con_p { line-height: 21px; margin-top: 15px; } .detail_module_1 .img_park { margin-top: 24px; } }

Einkauf von elektronischen Komponenten

Roh-PCB-Fertigung

Kabel-, Kabelbaum-Montage, Blech-, Schaltschrank-Montage-Service

PCB-Bestückungsservice: SMT, BGA, DIP

PCBA-Test: AOI, In-Circuit-Test (ICT), Funktionstest (FCT)

Konforme Beschichtung

Prototyping und Massenproduktion

​

.detail_module_1 { max-width: 1160px; padding-top: 25px; padding-bottom: 50px; margin: 0 auto; } .detail_module_1 .h3_title { font-size: 40px; line-height: 40px;} .detail_module_1 .con_p { font-size: 14px; line-height: 30px; margin-top: 80px; } .detail_module_1 .img_park { margin-top: 55px; display: block; font-size: 0; } @media screen and (max-width: 768px){ .detail_module_1 { padding-top: 10px; padding-bottom: 25px; } .detail_module_1 .h3_title { font-size: 20px; line-height: 27px; } .detail_module_1 .con_p { line-height: 21px; margin-top: 15px; } .detail_module_1 .img_park { margin-top: 24px; } } .detail_module_1 { max-width: 1160px; padding-top: 25px; padding-bottom: 50px; margin: 0 auto; } .detail_module_1 .h3_title { font-size: 40px; line-height: 40px;} .detail_module_1 .con_p { font-size: 14px; line-height: 30px; margin-top: 80px; } .detail_module_1 .img_park { margin-top: 55px; display: block; font-size: 0; } @media screen and (max-width: 768px){ .detail_module_1 { padding-top: 10px; padding-bottom: 25px; } .detail_module_1 .h3_title { font-size: 20px; line-height: 27px; } .detail_module_1 .con_p { line-height: 21px; margin-top: 15px; } .detail_module_1 .img_park { margin-top: 24px; } }

PCB-Layout, PCBA-Design nach Ihrer Idee

PCBA-Kopie/Klon

Digitales Schaltungsdesign / Analoges Schaltungsdesign / lRF-Design / Embedded Software Design

Firmware- und Mikrocode-Programmierung Windows-Anwendungs-(GUI)-Programmierung/Windows-Gerätetreiber-(WDM)-Programmierung

Embedded User Interface Design / lSystem Hardware Design

​
