| Markenbezeichnung: | TECircuit |
| Modellnummer: | TEC0404 |
| MOQ: | 1pcs für Probe, 100 Stück für Masse |
| Preis: | USD 1.99 ~ USD9.99/pcs |
| Lieferzeit: | 5-15 WOTK-Tage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

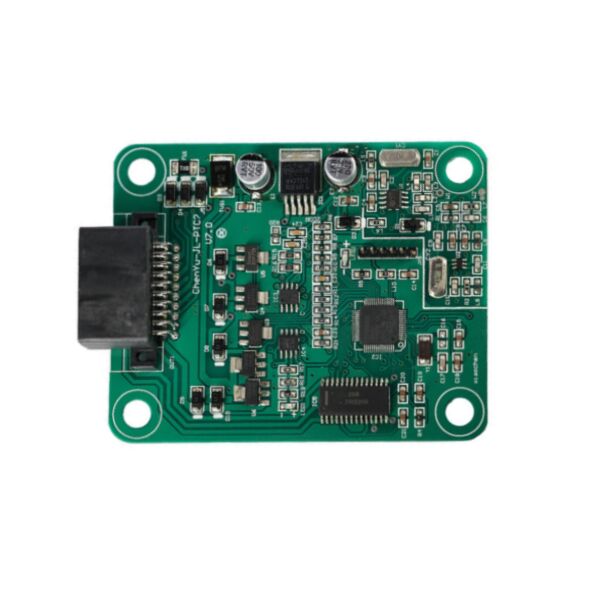

PCBA-Bilder
![]()
ÜberTECircuit
Gefunden:TECircuit ist seit2004.
Standort:Ein Anbieter von Elektronikproduktionsdienstleistungen (EMS) mit Sitz in Shenzhen, China.
Artikel:EMS-PCBs, die angepasst werden können,Angeboteeine vollständige Palette vonEinmaligDienstleistungen für Geschäfte.
Dienstleistung: Druckkreisplatte (PCB) und Druckkreisplattenmontage (((PCBA), Flexible LeiterplatteFPC), Komponenten Beschaffung,Box-Building, Testen.
Qualitätssicherung: Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:13485, ITAF 16949 und konform mit ROHS und REACH.
Fabrikbilder:
Firmenbetrieb: 50.000 m2; Mitarbeiter: 930+; Monatliche Produktionskapazität: 100.000 m2
PCBA-Anwendungen
Netzwerkinstallation und -wartung: Die PCBA steuert die Kernfunktionen für Techniker, um Glasfaserkabelinstallationen zu zertifizieren, und misst kritische Parameter wie die Gesamtzahl von Ende zu EndeVerlust der optischen Leistungum sicherzustellen, dass die Verbindungen vor der Inbetriebnahme der Systeme den Industriestandards entsprechen.
Fehlerortung und FehlerbehebungEs gibt KraftOptisches Zeit-Domain-Reflectometer (OTDR)Funktionalität, die das zurückgestreute Licht analysiert, um genau zu finden, wo Brüche, schwere Biege oder fehlerhafte Anschlüsse entlang einer Faserspannweite liegen, was die Reparaturzeit drastisch reduziert.
Passives optisches Netz (PON) und Telekommunikation: Spezialisierte PCBA ermöglichen Tests in Live-PON-Netzwerken und ermöglichen es Technikern, Leistungsniveaus auf bestimmten Wellenlängen zu messen, ohne den Service zu stören,die für die Aufrechterhaltung der FTTH-Infrastruktur (Fiber to the Home) unerlässlich ist.
Qualitätssicherung von Rechenzentren und Unternehmensnetzen: Verwendet zur Überprüfung und Dokumentation der Leistung von Patchcords, Stammkabeln und installierter Glasfaser in Rechenzentren,Sicherstellung einer ausreichenden Signalmarge für den zuverlässigen Betrieb von Hochgeschwindigkeits-Backbone-Verbindungen.
Fasercharakterisierung und Laborforschung: Hochpräzise PCBA-Designs werden in der Forschung und Entwicklung und in der Fertigung eingesetzt, um die detaillierten Eigenschaften von Fasern wie die chromatische Dispersion und die Polarisierungsmodusdispersion zu charakterisieren.für die Entwicklung fortgeschrittener Systeme.
Bildungs- und Ausbildungsmittel: Dient als praktische Plattform für Studenten und Auszubildende, um die Theorie der Glasfaser zu erlernen, das Hands-on-Splicing zu üben und zu verstehen, wie Verlustbudgets und OTDR-Spurdaten interpretiert werden können.
Laserdiodenbetreiber und Hochempfindlicher Photodetektor: Das PCBA enthält präzise Laserdreiberkreise, um stabile, kalibrierte Lichtpulse oder Signale bei bestimmten Wellenlängen (z. B. 850nm, 1310nm, 1550nm) auszusenden.Es kombiniert dies mit einem hochempfindlichen Photodetektor und einem Transimpedanzverstärker, um schwache optische Signale in genaue elektrische Messungen umzuwandeln..
Hochgenaue Zeit- und Signalverarbeitungsschaltkreise: Für OTDR- und Verlustprüfgeräte verfügt die Platine über hochstabile Zeitschaltkreise (mit TCXO oder GPSDO) zur Messung der Rücklaufzeit des Lichts im Nanosekundenmaßstab.Ein Hochgeschwindigkeits-ADC und ein FPGA oder DSP führen Echtzeitsignaldurchschnittswerte und -verarbeitung durch, um nutzbare Daten aus lauten Rückstreuungssignalen zu extrahieren.
Datenverarbeitung und -analyse: Ein leistungsfähiger Anwendungsprozessor oder Mikrocontroller führt das Betriebssystem des Geräts aus, verwaltet die Benutzeroberfläche, führt Prüfstandards aus (z.B. aus der IEC/TIA), speichert Ergebnisse,und erzeugt klare Pass/Fail-Berichte und grafische Trace-Daten.
Multi-Interface-Konnektivität und Kalibrierspeicher: Die PCBA umfasst USB- und häufig Wi-Fi/Bluetooth-Module zur Datenübertragung und Fernbedienung.Kalibrierkoeffizientenfür jeden Laser und jeden Detektor, um die Messgenauigkeit im Laufe der Zeit und der Temperaturänderungen zu gewährleisten.
Erweitertes Strommanagementsystem: verwendet ein ausgeklügeltes PMIC, um mehrere interne Spannungsschienen effizient zu verwalten.Es unterstützt eine lange Akkulaufzeit für den Einsatz im Feld, indem es Hochstromkomponenten (wie Laser und Displays) abschaltet, wenn sie nicht aktiv verwendet werden, und erleichtert einen stabilen Betrieb aus verschiedenen Quellen (Batterie, Wechselstromadapter, Stromübertragung über Ethernet).
Robuste Konstruktion und Umweltkompensation: Die Platte ist häufig konform beschichtet und mit Komponenten für einen breiten Temperaturbereich ausgelegt.Da die Faserabschaffung und die Laserleistung je nach Umgebungsbedingungen variieren können,.
Häufig gestellte Fragen
Frage 1: Was ist für ein Angebot erforderlich?
Antwort:
PCB: QTY, Gerber-Datei und technische Anforderungen ((Material/Oberflächenbearbeitung/Kupferdicke/Plattendicke,...)
PCBA: PCB-Informationen, BOM, ((Prüfdokumente...)
F2: Welche Dateiformate akzeptieren Sie für die Produktion?
Antwort:
PCB Gerber-Datei
BOM-Liste für PCB
Prüfmethode für PCBA
F3: Sind meine Akten sicher?
Antwort:
Ihre Dateien werden vollkommen sicher und geschützt aufbewahrt. Wir schützen die IP für unsere Kunden während des gesamten Prozesses. Alle Dokumente von Kunden werden nie mit Dritten geteilt.
F4: Wie erfolgt der Versand?
Antwort:
Wir können FedEx / DHL / TNT / UPS für den Versand anbieten. Auch die vom Kunden bereitgestellte Versandmethode ist akzeptabel.
F5: Wie wird bezahlt?
Antwort:
Eine telegraphische Überweisung im Voraus (Vorzahlung TT, T/T), PayPal sind akzeptabel.
- Ich weiß.Beschreibung von PCB und PCBA- Ich weiß.
| PCB-Schichten | 1-42 Schichten |
| PCB-Materialien | CEM1, CEM3, Rogers, FR-4, hohe Tg-Qualität FR-4, Aluminiumbasis, halogenfrei |
| Höchstgröße der Platte | 620 mm × 1100 mm |
| Zertifizierung | RoHS-richtlinie-konform |
| Tiefstand der Platte | 1.6 ± 0,1 mm |
| Außenschicht Kupferdicke | 0.5-5 Unzen |
| Innenschicht Kupferdicke | 0.5-4 Unzen |
| Höchstdicke der Platte | 6.0 mm |
| Mindestgröße des Lochs | 0.20 mm |
| Mindestliniebreite/Raum | 3/3 Mil |
| Mindest-Lötmasken-Spitz | 0.1 mm (4 mil) |
| Plattendicke und Aperture-Verhältnis | 30:1 |
| Kupfer mit minimalem Loch | 20 μm |
| Toleranz des Lochdurchmesser (PTH) | ±0,075 mm (3 Mil) |
| Toleranz des Lochdurchmessers (NPTH) | ± 0,05 mm (2 Mil) |
| Abweichung der Lochposition | ± 0,05 mm (2 Mil) |
| Schema Toleranz | ± 0,05 mm (2 Mil) |
| Farben von PCB-Lötmasken | Schwarz, Weiß, Gelb |
| PCB-Oberflächenveredelungen | HASL Bleifrei, Immersion ENIG, Chemischer Zinn, Blitzgold, OSP, Goldfinger, Schälbar, Immersion Silber |
| Legende Farbe | Weiß |
| Elektrische Prüfung | 100% AOI, Röntgenstrahl, Flugsondeprüfung |
| Verarbeitung von Entwürfen | Routing und Scoring/V-Schnitt |
| Inspektionsstandard | IPC-A-610 Klasse II |
| Zertifikate | Einheitliche Prüfverfahren für die Verwendung von Zellstoffen |
| Ausgehende Berichte | Abschlussprüfung, elektrische Prüfung, Schweißbarkeitstest, Mikrosektionsanalyse |
