hdi PWB
Created with Pixso. Einheitliche Mehrschicht-HDI-PCB-Board Intelligente Endgeräte-Druckplatte

Einheitliche Mehrschicht-HDI-PCB-Board Intelligente Endgeräte-Druckplatte

Markenbezeichnung: TECircuit
Modellnummer: TEC0155
MOQ: 1 Stück für die Probe, 100 Stück für die Masse
Preis: USD 1.99 ~ USD9.99/pcs
Lieferzeit: 5 bis 15 wöchige Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Einzelheiten
Herkunftsort:
China
Zertifizierung:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marke:
Shenzhen Tecircuit Electronics Co., Ltd. ist ein Unternehmen der chinesischen Industrie.
Art der Ware:
PCB,Hochfrequenzplatte,Rigid PCB,Rigid Board,Flexible Board,Rigid-Flex PCB,IC-Substrat,Metallkern
Artikel Nr.:
R0058
Dienstleistungen:
PCBA-Dienstleistung
Verpackung Informationen:
Vakuumverpackung + Karton
Versorgungsmaterial-Fähigkeit:
50000 PC/Monat
Hervorheben:

Individuelle HDI-PCB mit mehreren Schichten

,

Intelligente Endplatte für gedruckte Leiterplatten

,

Intelligentes Terminal-HDI-PCB-Board

Beschreibung des Produkts

Produktbilder

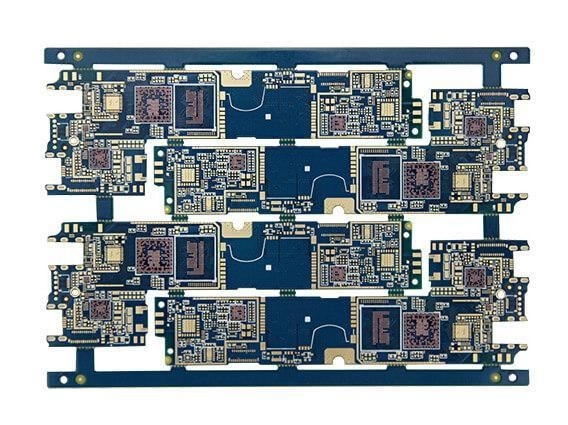

Einheitliche Mehrschicht-HDI-PCB-Board Intelligente Endgeräte-Druckplatte 0







Über TECircuit



Gefunden:TECircuit ist seit2004.

Standort:Ein Anbieter von Elektronikproduktionsdienstleistungen (EMS) mit Sitz in Shenzhen, China.


Artikel:EMS-PCBs, die angepasst werden können,Angeboteeine vollständige Palette vonEinmalig
Dienstleistungen für Geschäfte.

Dienstleistung:
Druckkreisplatte (PCB) und Druckkreisplattenmontage (((PCBA), Flexible LeiterplatteFPC), Komponenten Beschaffung,
Box-Building, Testen.


Qualitätssicherung: Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:13485, ITAF 16949 und konform mit ROHS und REACH.

Fabrikbilder:
Firmenbetrieb: 50.000 m2; Mitarbeiter: 930+; Monatliche Produktionskapazität: 100.000 m2



Produktanwendungen



  • Smartphones:

    • Es wird in den wichtigsten Leiterplatten für Verarbeitungseinheiten, Display-Schnittstellen und Kommunikationsmodule verwendet, was kompakte und leistungsstarke Designs ermöglicht.
  • Tabletten:

    • In Hochdichte-Verbindungen für Touchscreen, Multimedia-Komponenten und Strommanagementsysteme eingesetzt, um eine effiziente Leistung zu gewährleisten.
  • Tragbare Geräte:

    • Integriert in Smartwatches und Fitness-Tracker, bietet kompakte Lösungen für Gesundheitsüberwachung und Konnektivitätsfunktionen.
  • Smart Home Geräte:

    • In intelligenten Lautsprechern, Thermostaten und Sicherheitssystemen verwendet, um Kommunikations- und Steuerungsfunktionen zu erleichtern.
  • IoT-Geräte:

    • Wird in Anwendungen des Internets der Dinge eingesetzt und verbindet verschiedene Sensoren und Aktoren zur Datenerfassung und Automatisierung.
  • Endgeräte für Verkaufsstellen:

    • Integriert in Zahlungsabwicklungssysteme, um eine zuverlässige Leistung bei Transaktionen und Datenverarbeitung zu gewährleisten.
  • Industrielle Steuerungen:

    • Verwendet in Steuerungssystemen für die Automatisierung, die eine effiziente Routing für verschiedene Eingänge und Ausgänge bieten.
  • Anzeigen für die Automobilindustrie:

    • In Dashboards und Infotainmentsystemen eingesetzt, um hochauflösende Bildschirme und reaktionsschnelle Schnittstellen zu gewährleisten.
  • Medizinische Geräte:

    • Integriert in tragbare Gesundheitsüberwachungsgeräte, die die Datenerhebung und -analyse mit kompakten Designs erleichtern.
  • Kommunikationsgeräte:

    • Wird in Routern, Modems und anderen Netzwerkgeräten verwendet, um eine schnelle Datenübertragung und Konnektivität zu gewährleisten.



Produktmerkmale

  1. Hohe Dichte:

    • HDI-PCBs (High-Density Interconnect) ermöglichen mehr Komponenten in einer kleineren Fläche, was für die Kompaktheit intelligenter Endgeräte unerlässlich ist.
  2. Verbesserte Signalintegrität:

    • Kürzere Spuren und optimierte Routing verbessern die Signalqualität, was für eine schnelle Datenübertragung in intelligenten Geräten entscheidend ist.
  3. Verbessertes Wärmemanagement:

    • Fortgeschrittene Materialien und mehrschichtige Konstruktionen helfen, die Wärmeabgabe zu steuern und die Leistung bei langer Nutzung zu erhalten.
  4. Verbesserte Routing-Flexibilität:

    • Die Verwendung von Mikrovia und vergrabenen Via ermöglicht komplexe Schaltkreis-Layouts und maximiert die Raumeffizienz.
  5. Leichtgewicht:

    • Der geringere Materialverbrauch trägt zu leichteren Geräten bei, was die Portabilität und das Benutzererlebnis verbessert.
  6. Kosteneffizienz bei der Massenproduktion:

    • Während die Anfangskosten höher sein können, können HDI-PCB aufgrund ihrer Leistungsvorteile für die Großproduktion kosteneffizient sein.
  7. Anpassbarkeit:

    • Sie können auf spezifische Anwendungsanforderungen zugeschnitten werden, sodass einzigartige Layouts und Komponentenplatzierungen möglich sind.
  8. Haltbarkeit:

    • Gebaut, um Umwelteinflüssen und Nutzungsbedingungen standzuhalten und einen zuverlässigen Betrieb in verschiedenen Umgebungen zu gewährleisten.
  9. Einhaltung der Vorschriften:

    • Konzipiert, um die Industriestandards für Sicherheit und Leistung zu erfüllen, um einen zuverlässigen Betrieb in der Unterhaltungselektronik zu gewährleisten.
  10. Einfache Integration:

    • Kompatibel mit einer Vielzahl von Komponenten und Technologien, die die Einbindung fortschrittlicher Funktionen in intelligente Endgeräte erleichtern.





Häufig gestellte Fragen

Frage 1: Was ist für ein Angebot erforderlich?
Antwort:
PCB: QTY, Gerber-Datei und technische Anforderungen ((Material/Oberflächenbearbeitung/Kupferdicke/Plattendicke,...)
PCBA: PCB-Informationen, BOM, ((Prüfdokumente...)

F2: Welche Dateiformate akzeptieren Sie für die Produktion?
Antwort:
PCB Gerber-Datei
BOM-Liste für PCB
Prüfmethode für PCBA


F3: Sind meine Akten sicher?
Antwort:
Ihre Dateien werden vollkommen sicher und geschützt aufbewahrt. Wir schützen die IP für unsere Kunden während des gesamten Prozesses. Alle Dokumente von Kunden werden nie mit Dritten geteilt.

F4: Wie erfolgt der Versand?
Antwort:

Wir können FedEx / DHL / TNT / UPS für den Versand anbieten. Auch die vom Kunden bereitgestellte Versandmethode ist akzeptabel.

F5: Wie wird bezahlt?
Antwort:
Eine telegraphische Überweisung im Voraus (Vorzahlung TT, T/T), PayPal sind akzeptabel.

- Ich weiß.Beschreibung des Produkts- Ich weiß.

Spezifikation:
PCB-Schichten: 1-42 Schichten
PCB-Materialien: CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Aluminiumbasis, frei von Halogenen
PCB max. Plattengröße: 620 mm*1100 mm
PCB-Zertifikat: RoHS-richtlinie-konform
PCB-Dicke: 1.6 ± 0,1 mm
Außenschicht Kupferdicke: 0.5-5 Unzen
Innenschicht Kupferdicke: 0.5-4 Unzen
PCB max. Plattendicke: 6.0 mm
Mindestgröße des Lochs: 0.20 mm
Mindestliniebreite/Raum: 3/3 Mil
Min. S/M Pitch: 0.1mm(4mil)
Plattendicke und Öffnungsgrad: 30:1
Minimal-Loch-Kupfer 20 μm
- Ich bin nicht derjenige. Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen.
Die Toleranz: ± 0,05 mm (2 Mil)
Abweichung der Lochposition: ± 0,05 mm (2 Mil)
Schema Toleranz: ± 0,05 mm (2 Mil)
PCB-Lötmaske: Schwarz, weiß, gelb
Oberfläche der PCB-Fertigung: HASL Bleifrei, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold Finger, Schälbar, Immersion Silber
Die Legende: Weiß
E-Test: 100% AOI, Röntgen, Flugsonde-Test.
Umriss: Weg und Punktzahl/V-Schnitt
Prüfstand: IPC-A-610CCKlasse II
Zertifikate: UL (E503048),ISO9001/ISO14001/IATF16949
Ausgehende Berichte: Abschlussprüfung, E-Test, Schweißfähigkeitstest, Mikrosektion und mehr
